周界防范主要在園區周界，如圍墻、柵欄、樹林、邊界、河邊等場景中，通過各種技術手段一旦發現布防區域中的異常情況，系統能夠以最快和最佳的方式發出警報并提供有用信息，從而能夠更加有效的協助安保人員處理危機，最大限度的降低誤報和漏報現象，切實提高布放區域的安全防范能力，是園區安防系統的第一道防線。

1.2系統設計

1.2.1系統架構

周界防范子系統由前端報警、傳輸網絡、管理中心組成。其中前端報警部分包括周界入侵探測器和防區脈沖主機以及報警主機。報警主機到管理中心的傳輸網絡可以是公共電話交換網（PSTN）、無線信道（CDMA/GSM）、Internet網絡等。管理中心則由管理計算機以及相應軟件組成。

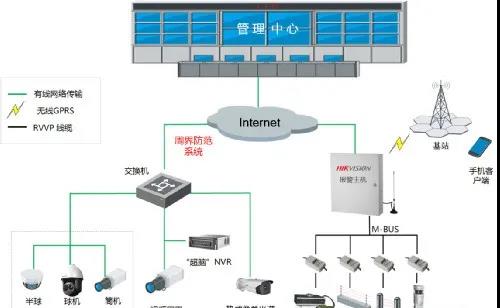

整體架構如下圖所示：

圖1.周界防范系統架構圖

1.2.2業務流程

1.2.3前端探測器設計

?紅外對射

?激光對射

?脈沖電子圍欄

圖3.脈沖電子圍欄組網示意圖

?振動光纖

圖4.振動光纖組網示意圖

?可見光視頻周界相機

圖5.可視化視頻組網示意圖

?熱成像相機

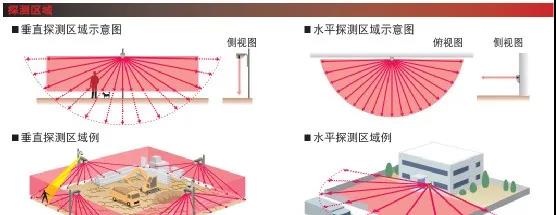

?激光掃描探測器

圖6.激光掃描探測示意圖

1.2.4傳輸網絡設計

1.3部署方案

1.3.1總線報警主機

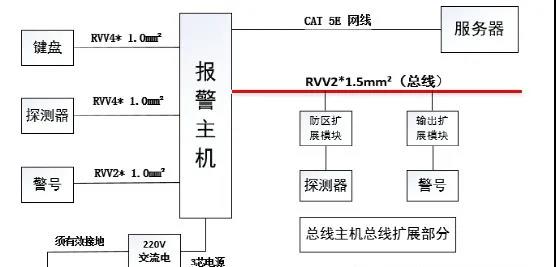

拓撲圖示意圖：

圖7.總線報警主機拓撲示意圖

施工布線規范：

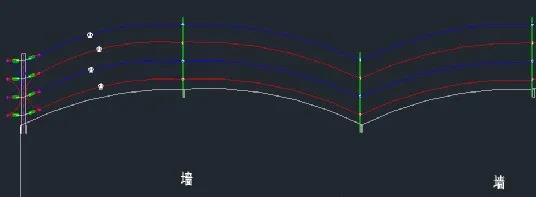

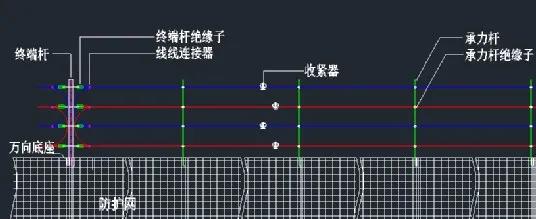

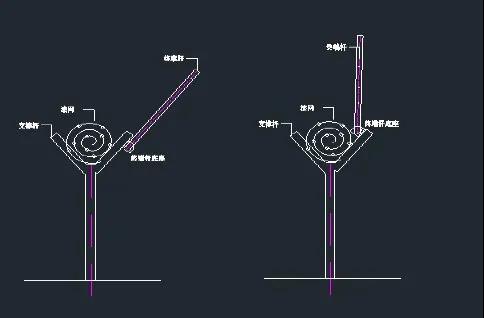

1.3.2脈沖電子圍欄

1.3.3振動光纖

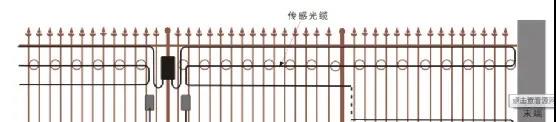

圖8.掛網安裝

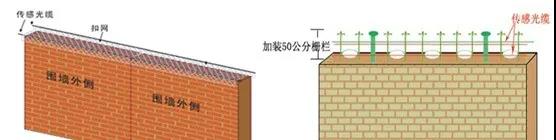

圖9.扣網安裝

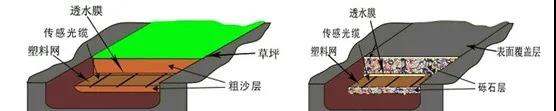

圖10.埋地安裝

1.4系統功能

1.4.1報警管理

平臺提供了方便、快捷的報警管理界面，既能顯示當前的報警信息，用戶操作記錄、又能顯示最近一段時間內既往報警條目，并對報警受理狀態加以明顯標識分為未處理、已處理，值班人員根據標識不同進行管理，提高處警效率。在BS界面上，還可以方便地進行報警信息查詢、統計、編輯、修改等操作。

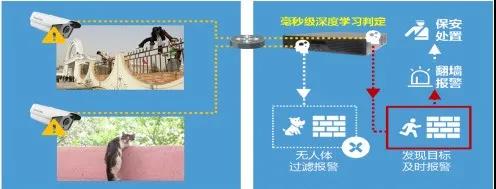

1.4.2周界去誤報

可見光視頻周界防范由于存在誤報較多的困擾，可通過將周界防范前端設備接入“超腦”NVR，由“超腦”NVR實現對前端推送的報警圖片進行人體目標二次識別，有效過濾絕大部分非人體觸發的報警，提高周界防范報警準確率，解決在實際使用中報警不準確、誤報率高、防范效果一般等問題，實現周界防范去誤報功能。

1.4.3遠程控制

當報警主機連接到平臺后，平臺可對其進行遠程控制，對報警主機的子系統和防區的狀態進行集中的回控操作，包括子系統的布撤防，報警防區的旁路、旁路恢復、消警等。強大的遠程控制功能可以方便地根據用戶實際需要來設定報警系統的工作狀態。

對于緊急報警柱，平臺能夠實現遠程開箱功能。當前端發生警情，緊急報警按鈕被啟動后，中心管理人員通過音視頻與前端人員確認情況，在必要情況下可遠程操控，打開報警柱上的儲物箱，將內部存放的防護工具或醫療用品等提供給求助人員。

1.4.4報警聯動

?聯動視頻復核

平臺收到用戶的報警信息后，顯示報警的同時，通過平臺配置能自動彈出報警發生所在區域的現場圖像進行視頻復核，復核時可打開聲音監聽現場環境，打開對講與現場人員通話，使值班人員可以更全面、詳細地查看，進行報警核實，幫助中心管理人員正確迅速的判斷是否需要出警及如何處警。

?聯動視頻進行目標跟蹤

用戶可事先根據報警設定聯動視頻，設定防區周圍相關的4個監控點聯動，當報警發生后聯動查看關聯的4個監控點，通過視頻監控有效監控報警目標，查看目標在報警發生后行進路線，部分實現對目標的實時跟蹤，快速調集安保人員進行堵截。

?聲音報警聯動

系統支持本地語音輸出，即在報警發生時，可觸發監控中心本地輸出多種不同的報警聲音或警鈴，聲音文件可自行設定或錄制。

?錄像及抓圖聯動

平臺支持報警的錄像聯動和抓圖聯動功能，即當前端觸發報警后，系統會聯動監控點對警情現場進行錄像及抓圖，可以在事后通過查看錄像文件和圖片來還原報警時現場的情況。

?電視墻聯動

平臺支持聯動上墻功能，即當前端觸發報警后，可以把關聯的監控點視頻投放到電視墻上進行預覽，更加直觀的顯示前端現場情況。

?短信、郵件聯動

當前端觸發報警后，通過平臺的聯動配置可用短信或郵件將報警信息迅速發送的相關人員，保證各方及時了解警情，迅速做出反應。

?門禁聯動

通過平臺的資源共享機制和聯動設置，當報警發生時，可聯動門禁進行開門聯動，方便人員在緊急情況下進行疏散和逃生。

?預案聯動

通過預案配置，配置報警發生時的處理步驟。當平臺接收到報警信號，監控中心管理人員可根據報警關聯的預案進行操作處理。

1.4.5電子地圖

平臺的電子地圖主要用于配置與控制各子系統資源，展示這些資源的地理位置。可將報警防區和緊急報警設備添加到電子地圖中，當發生報警時，地圖上自動定位該報警點位，并以圖標閃爍的形式顯示報警狀態。同時，平臺支持在電子地圖中顯示防區的實時狀態，防區關聯的歷史報警事件以及對防區進行旁路和旁路恢復等反控操作。

1.4.6移動APP應用

平臺提供了一直配套的移動客戶端APP應用，主要包括登錄模塊、視頻、門禁、消息中心、訪客、入侵報警和車輛查詢等功能，為用戶使用iSecure Center平臺提供了極大的方便。其中，移動客戶端的入侵報警模塊能夠實現報警推送、遠程布撤防、消警以及警情的處理等。同時，配合BS端的電子地圖配置和事件中心聯動配置，可在APP中實現電子地圖應用、報警的視頻復核、抓圖和錄像聯動查看等。

1.5系統優勢

1.5.1全方位的防護設計

系統通過多層報警防護體系設計、報警與視頻的有機結合、入侵報警系統防區的合理布局等實現了全方位的安全防護。

視頻與報警的有機結合，實現了入侵行為和緊急情況的探測和警情及時上報，而視頻監控則以直觀的方式向中心管理人員反映現場狀況并記錄報警過程，能夠迅速定位精確，較少誤報，提高管理效率。

1.5.2全面的系統聯動

系統基于綜合安防管理平臺對傳統定義的多個安防子系統進行業務整合，實現豐富的功能聯動機制，通過視頻監控和報警的功能互補避免安防疏漏，提高安防管理的業務自動化程度，對報警事件防患于未然，對警情及時響應。

系統的聯動特性概括如下：

?全面的聯動觸發事件設計；

?可配置多種聯動結果響應警情；

?支持短信、電子郵件等遠程告警；

?可設置軟硬件聯動輸出，產生報警時與周邊設備聯動。
