項目中如何選擇交換機？這七個步驟內容不能少，有朋友反映對其中包轉發率、背板帶寬的計算不太理解，本期我們將在實例中有涉及到交換機這兩個參數的計算，我們一起來詳細看下。
關于大型監控項目該如何來設計？如何規劃ip地址？怎樣選擇交換機？本期我們主要從硬件配置的角度來探討，如何實現1000路視頻監控應用。
要實現1000路監控顯示，主要有五個問題：
1、用什么攝像機？
2、1000路監控如何選擇交換機？如何組網？
3、1000路如何合理安排存儲？
4、1000路ip地址如何規劃？
5、1000路監控如何顯示？
我們來逐一分析。

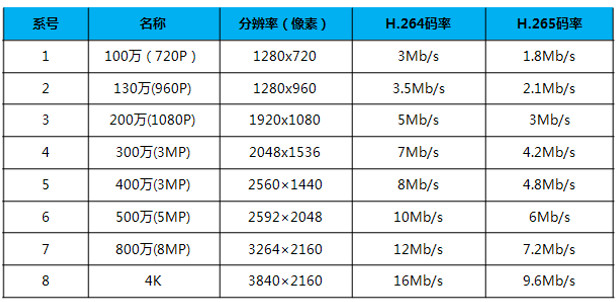

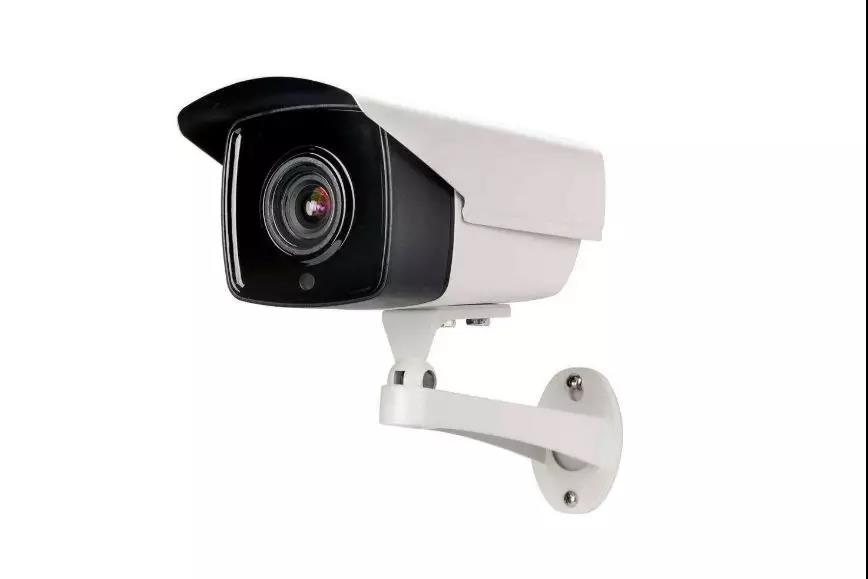

如何選擇攝像機，1000路大型監控項目中，可能用到的攝像機不止一種，需要根據環境會選擇不同的攝像機，我們來看下各攝像機的用途。我們常用的會根據攝像機的外形進行分類。1、槍式攝像機：吊裝、壁裝均可，室外安裝一般要加配防護罩。一般安裝在通道內，廠房或者停車場等室外區域。主要應用于沒有燈光或照度低的地下庫、倉庫、監控城市道路、小區室外環境等。2、球型攝像機：實際上就是“一體化機芯（變焦鏡頭+攝像機）+護罩+云臺+云臺協議解碼器”，一般使用在室外或者室內面積比較大、范圍比較廣的場合。3、半球形攝像機：安裝方式是吸頂安裝。大多用于室內小范圍的監控場合，沒有燈光或者燈光較暗的半公共區、酒店走廊、醫院、小區、電梯、室內大廳等場所。4、紅外一體機：紅外一體是一種具備紅外夜視探照頭的監控攝像機。 該攝像機已經廣泛的應用于日夜及大范圍攝像的環境，如：小區，超市，廣場，銀行，工廠，軍營學校等場所。實際項目中，可根據應用場景來選擇合適的攝像機。另外，攝像機有不同分辨率，對應碼率也不一樣，在實際選型的時候也需要注意，具體參照圖2。圖2常見攝像機分辨率、碼率關系對照參考表1000路的監控項目，其重點就是交換機的選擇了，這里我們選用三層網絡結構，網絡結構為接入層‐匯聚層‐核心層。相對兩層網絡架構，三層架構網絡組網規模更大，傳輸距離更遠，網絡可拓展性更強。1000路的大型監控系統，如果交換機分配不合理，時常會出現卡頓或掉線，甚至造成系統癱瘓。所以合理的選擇和分配接入層、匯聚層、核心層交換機至關重要。接入層是前端采集設備與傳輸系統的接口，交換機需易于使用和安裝，同時兼具安全性，確保入口數據的安全。當然在設計上，主張使用性價比高的設備。接入層交換機選型設計注意要點如下：- 單個攝像機碼流一般是按4Mbps計算，峰值是6-8M，選型的時候需要考慮到峰值。
- 傳輸帶寬利用率在60%左右，100M的也就60M左右。
- 綜上兩點，一個百兆交換機一般可以帶8路攝像機，8路以上攝像機需采用千兆上聯交換機。
- 根據前端的布局方式集中或者分散，可能會采用8到24不同口數的交換機。根據安裝環境的不同，還可能會用到工業級交換機。
